220kV кула за пренос на енергия

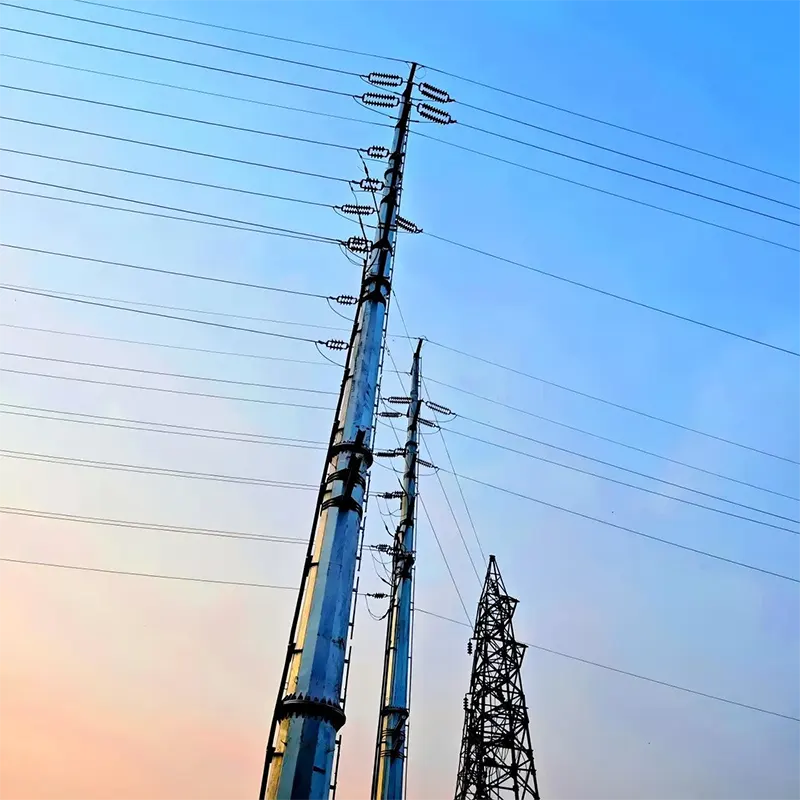

220kV тръбна кула за пренос на енергия заменя отворената решетка от ъглови стоманени елементи с кух, заострен многоъгълен стоманен вал — обикновено 12-страничен или 16-странен, образуван чрез огъване на стоманена плоча в конус и заваряване на надлъжния шев. Резултатът е структура, която е значително по-тънка и визуално по-лека от решетъчна кула със същия капацитет.

Защо това има значение? Защото земята е най-скъпият компонент на всеки далекопровод. Тръбната кула за пренос на енергия 220kV се нуждае от квадратна основа от 6–9 метра; тръбна кула със същото напрежение се нуждае от фундамент, малко по-голям от самата шахта. Където правото на преминаване е тясно, земята е скъпа или общностите възразяват срещу "електрически стълбове" според тях - тръбната кула е дизайнът, който поддържа проектите в движение.

Структура и материали на кулата на преносната тръба

Валът е произведен от горещо валцована стоманена плоча (Q345 / Q355), огъната в заострен многоъгълник и заварена с дъгова заварка под флюс по шева. Секциите се съединяват с плъзгащи се втулки или фланцови връзки, а напречните рамена се завинтват към вала в горната част.

Плоча на вала: Q345 / Q355, дебелина 6–30 mm в зависимост от височината и натоварването

Секционна връзка: вътрешна плъзгаща се връзка (втулка) или болтови фланцови пръстени

Напречни рамена: решетъчни или тръбни, конфигурации с една или две вериги

Основа: завинтена основна плоча върху анкерни болтове или директно вграден вал

Покритие: горещо поцинкована по ISO 1461, минимум 85 µm

Височина: 25m – 60m стандарт; по-висок дизайн се предлага при поискване

Ключово предимство на тръбната кула е нейната устойчивост на усукване. Решетъчна кула се съпротивлява на усукване чрез своята укрепваща мрежа; затвореният многоъгълен вал издържа на усукване по своята същност - ето защо тръбните кули се справят толкова грациозно с небалансирано натоварване на проводника и тежки ъглови завъртания.

Основни характеристики и предимства

Земен отпечатък Намаляване с до 70%

220kV тръбна кула за пренос на енергия се нуждае от приблизително една трета от площта на основата на еквивалентна решетъчна кула. На 50-километрова линия тази разлика може да спести хиляди квадратни метри компенсирана земя - често разликата между одобрението на проекта и задънената улица.

Приятелски профил на квартала

Тънкият вал се чете визуално като "полюс", а не като "пилон". Общностите и органите по планиране много по-лесно приемат тръбни кули покрай пътища, през предградията и близо до жилищни зони. Няколко от нашите градски проекти бяха одобрени точно защото спецификацията на линията изискваше тръбни кули.

Превъзходна якост на усукване

Затвореното многоъгълно сечение дава на вала висока устойчивост на натоварвания при усукване. Това прави тръбните кули идеални за ъглови и клемни позиции, където небалансираното напрежение на проводника би натоварило решетъчна структура.

По-бързо изграждане, по-малко работа на обекта

По-малко членове означават по-бързо сглобяване: двуверижна 220kV тръбна кула може да бъде издигната от малък екипаж с един кран за 1–2 дни, срещу 3–5 дни за решетъчна кула. По-малко труд на обекта, по-малко кранове, по-малко излагане на атмосферни влияния.

Изчистен дизайн с ниска поддръжка

Липсата на укрепваща мрежа означава липса на места за гнездене на птици, по-малко опасности при катерене и по-лесна бъдеща поддръжка. Поцинкованата повърхност на шахтата е гладка и самоотводняваща се, отстранявайки водата и мръсотията ефективно.

Спецификации на продукта

Типични приложения

Като 220 kV производител и доставчик на тръбни кули за пренос на енергия, MTtower доставя тези кули на едро на директни фабрични цени за:

220 kV линии през земеделска земя, където компенсацията за отпечатък е основен разход

Градски и крайградски коридори с ограничено предимство

Съседни магистрали и железопътни линии, където естетиката има значение

Входни и изходни структури на подстанции (терминални тръбни кули)

Вятърна ферма и фотоволтаична централа 220kV събирателни и експортни линии

Модернизиране на съществуващи коридори от 110 kV до 220 kV без разширяване на правото на преминаване

ЧЗВ

Въпрос: Кога тръбната кула има повече смисъл от решетчестата?

О: Когато компенсацията за земя е скъпа, правото на преминаване е тясно или естетиката има значение - градски райони, земеделска земя, магистрали и подходи към подстанции. Ако земята е евтина и линията минава през открита местност, решетъчната кула обикновено е по-икономична. Можем да оскъпим и двата варианта за вашия маршрут.

Въпрос: Как се издига 220kV тръбна кула за пренос на енергия?

A: Секциите се повдигат с кран и се съединяват чрез хлъзгаща връзка или фланцови връзки, долната част първа. Напречните рамена са предварително сглобени на земята и повдигнати като едно цяло. Двукръгова тръбна кула обикновено се издига за 1–2 дни с кран от 30–60 тона.

В: Могат ли тръбните кули да се справят с ъглови и клемни позиции?

О: Да — тяхната устойчивост на усукване ги прави особено добри при ъглови и крайни позиции. Много проекти използват тръбни кули за цялата линия, включително ъгли; за много тежки ъгли подсилваме дебелината на стената на шахтата.

В: Каква е дебелината на цинковото покритие?

О: Стандартни 85 µm минимум по ISO 1461. За крайбрежни или промишлени среди препоръчваме 110–120 µm — предлага се при поискване при умерено увеличение на разходите.

В: Какво е времето за изпълнение и MOQ?

A: MOQ за персонализирани тръбни кули: 1 комплект. Доставка за 30 комплекта: приблизително 20 работни дни след депозит. Плащане: 30% T/T депозит, баланс преди изпращане.
