400kV високоволтова далекопроводна кула

400 kV високоволтова кула за преносна линия е стоманена решетъчна конструкция, която поддържа проводници с високо напрежение, заземителни проводници и изолатори на безопасни височини над земята. „400 kV“ се отнася до мрежовото напрежение, което носи – сред най-високите класове на напрежение, използвани за междудържавен и международен пренос на енергия. При това ниво на напрежение всяка кула в линия трябва да издържа стотици тонове тегло на проводника и да издържа на огромно напрежение по време на натоварване от вятър и лед.

Спецификации на продукта

Основни характеристики и предимства

Проектиран за екстремни натоварвания

Нашите 400 kV кули са структурно анализирани със софтуер за крайни елементи спрямо най-лошите комбинирани случаи на натоварване: 40 m/s вятър върху натоварени с лед проводници, дисбаланс на напрежението на скъсана жица и провисване, предизвикано от температурата. Фактори на безопасност съгласно IEC 60652 / GB 50545. Когато изчислението казва, че кулата стои, тя стои.

Стомана с висока якост, по-нисък тонаж

Високоякостната стомана Q420 в краката може да намали теглото на кулата с 15–25% в сравнение с конвенционалните конструкции Q235. По-малък тонаж означава по-ниски разходи за превоз, по-малки основи и по-бърз монтаж - спестявания, които се комбинират в линия от 500 кули.

Горещо поцинковани за 50+ години обслужване

Всеки компонент е горещо поцинкован по ISO 1461 с минимум 85 µm цинков слой. В нормални атмосферни среди очаквайте 50+ години преди първата поддръжка. За крайбрежни или промишлени корозивни зони предлагаме по-дебели покрития (до 120 µm) или системи за двустранно покритие.

Взаимозаменяеми, доказани на практика връзки

Елементите на краката и скобите са произведени с прецизни отвори за болтове, така че идентични кули от различни производствени партиди се сглобяват взаимозаменяемо. Екипите за монтаж съобщават, че нашите кули вървят заедно като добре направена мебел - без шлайфане, без пробиване, без монтиране с чук на място.

Пълен пакет документи

Всяка 400 kV високоволтова кула на преносна линия се доставя със заверени производствени чертежи, сертификати за изпитване на материали, доклади за дебелината на поцинковане и обобщения на структурните изчисления. Вашите консултанти и инспекционен екип получават всичко необходимо за приемане на обекта.

Типични приложения

Като 400 kV производител и доставчик на високоволтови кули за преносна линия, MTtower произвежда кули за комунални услуги, EPC изпълнители и разработчици на възобновяеми енергийни източници — доставя се на едро на директни фабрични цени за:

Междудържавни и междурегионални опорни електропроводи 400kV

Евакуация на енергия от големи термични, водни и атомни централи

Коридори за свързване на мрежата от вятърни и слънчеви ферми (400kV колекторни линии)

Трансгранични електрически интерконектори и експортни линии

Подмяна и повишаване на остарели коридори 220kV/330kV до клас 400kV

Участъци от пресичане на река и планински маршрут, изискващи високи тежки кули

Производствен процес

Всяка 400 kV високоволтова кула на преносна линия започва с детайлен дизайн: ние преобразуваме очертанията на кулата в производствени чертежи за всеки елемент с помощта на 3D софтуер за кула, генерирайки списъци за рязане, шаблони за отвори и монтажни чертежи, които работилницата следва до милиметър.

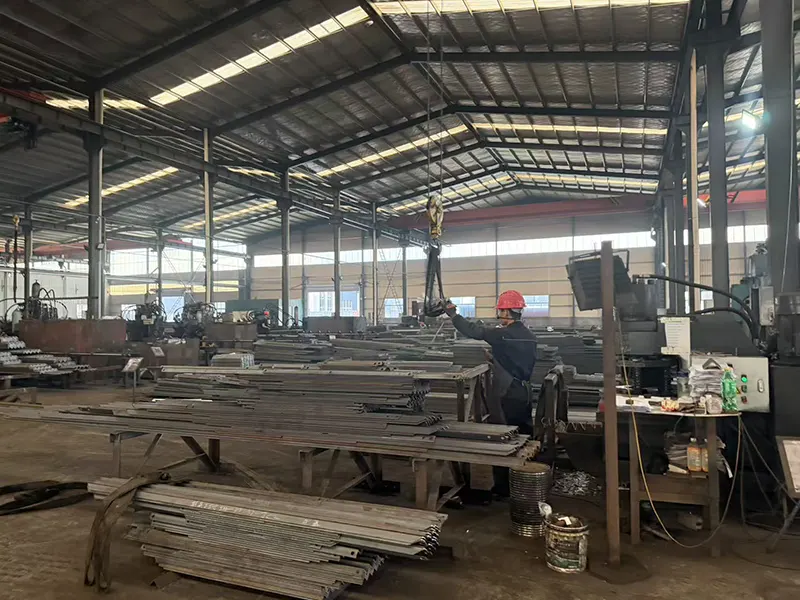

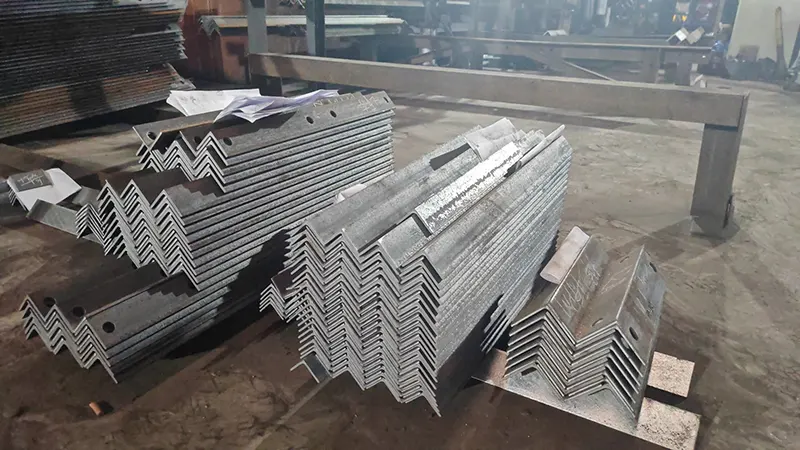

Производство: ъгловата стомана се изправя, CNC изрязва по дължина и се щанцова или пробива с прецизни шаблони. Всеки елемент е маркиран с уникален етикет, съответстващ на чертежите, така че стоманата пристига на място вече "етикетирана" за позицията си.

Преди поцинковане се извършва пълен пробен монтаж за поне една кула от всеки тип. Това е мястото, където проверяваме подравняването на отвора, напасването на елемента и цялостната геометрия - стъпка, която много производители пропускат и причината, поради която монтажът ни на място е толкова гладък.

Поцинковане: компонентите се обезмасляват, ецват се в солна киселина, флюсоват се и се потапят в разтопен цинк при ~450°C. Дебелината на цинковия слой се проверява с магнитен габарит на всяка партида. Окончателната проверка обхваща размерите, покритието на цинка и болтовото закрепване.

Защо да изберете Maotong?

Qingdao Maotong Power Equipment Co., Ltd. притежава националния лиценз за производство на промишлени продукти, включително лиценз за производство на кули за преносна линия 220 kV и сертификат за качество на кули от стоманени тръби 500 kV. Ние не сме производител на работни места — ние сме лицензиран производител на продукти за кули за високо напрежение.

От нашите 205 регистрирани служители, 85 са технически професионалисти, включително старши и междинни инженери, които се занимават със структурен дизайн, детайли и QC. Донесете ни маршрут на линия и ние ще проектираме кулите, за да съвпадат.

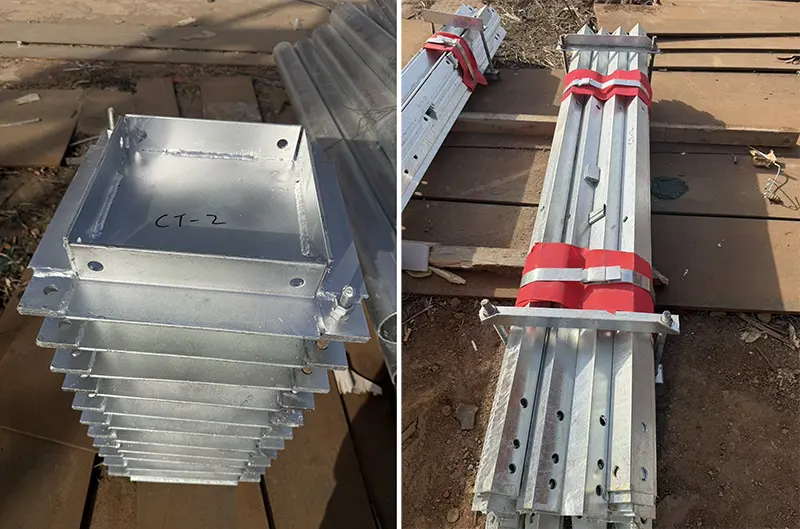

Елементите на кулата са групирани чрез последователност на сглобяване, обвързани със стоманени ремъци и защитени с пластмасов филм в точките на лагеруване. Малките части (болтове, шайби, фитинги) са опаковани и ясно етикетирани. Опаковка за износ според стандартите за морски превоз, заредена директно от нашата работилница в контейнери или кораби за насипни товари в пристанище Кингдао.

Документация: Търговска фактура, Опаковъчен лист, Товарителница, Сертификат за произход, Сертификати за изпитване на материала, Доклади за поцинковане. За 400 kV високоволтови цени на кули за преносна линия, поръчки на едро или оферта се свържете с нашия екип по експортни продажби.

ЧЗВ

В: Каква информация ви е необходима, за да цитирате 400 kV високоволтова кула за далекопровод?

A: Типът кула (окачване/опън/ъгъл), височина, линейно напрежение, размер и напрежение на проводника, проектно натоварване от вятър и лед и приложимия стандарт (IEC, GB или местен). Ако имате чертежи на кула, можем да цитираме директно от тях — изпратете ни PDF или DWG и ние ще ви отговорим в рамките на 48 часа.

Въпрос: Можете ли да предоставите кули за цяла линия, а не само за един тип?

A: Да. Ние изработваме пълния график на кулите — окачване, напрежение, ъгли и крайни кули — за цялостни проекти за линия 400kV. Ние също така доставяме ъглите на основата и хардуера за свързване.

В: Какво е вашето минимално количество за поръчка?

О: За персонализирани кули MOQ е 1 комплект за прототип или тестови цели. За производствени цени препоръчваме да поръчате поне 10 комплекта, за да се възползвате от ефективността на партидното производство.

В: Как гарантирате, че кулите пасват на място без преработка?

О: Всеки тип кула се подлага на пълен пробен монтаж преди поцинковане. Отворите за болтове са шаблонирани с прецизно щанцоване/пробиване с CNC и всеки елемент е етикетиран към чертежите. Нашият рекорд: монтажните екипи сглобяват нашите кули без шлайфане или разглобяване.

В: Какви са вашите условия за плащане и доставка?

A: Обикновено 30% T/T депозит, баланс от T/T или L/C на виждане преди изпращане. За 30 комплекта доставка до 20 работни дни след депозит. EXW, FOB, CFR или CIF Qingdao - ваш избор.
